ABS濾板（塑料模板）簡介

      ABS濾板模板使用于整體連續澆筑混凝土制作工藝的濾池配水布?xì)庀到y(tǒng)

，從根本上杜絕了小塊預制濾板而產生的接縫不嚴，導致漏砂、翻板等弊病。可調式濾頭的預埋座緊固在整體澆筑模板上的結構形式。采用現場整體連續澆筑混凝土工藝，簡化施工程序，縮短工程周期，降低工程造價，具有顯著的節能增效的經濟效益。

     整體澆筑濾板在現場澆筑采用專用ABS塑制模板

，與濾池池壁連接為一體并安裝可調式濾頭的整體澆筑鋼筋混凝土濾板。設計在滿足有關標準規定時，尚應按模板模數確定單格濾池長、寬尺寸。

   A型模板

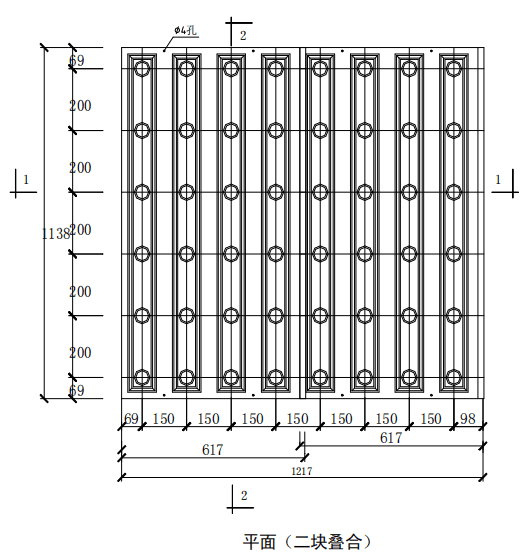

、單格濾池長度應為1.2m的倍數，寬度為0.6m的倍數，模板具體尺寸如圖



   B型模板

、單格濾池長度應為1.0m的倍數，寬度為0.45m的倍數，模板具體尺寸如圖



   C型模板

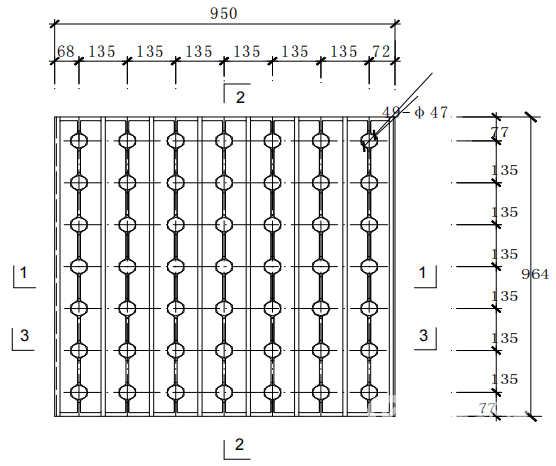

、單格濾池長度應為1.0m的倍數，寬度為1.0m的倍數，模板具體尺寸如圖



   ⑴、濾板的使用溫度應不大于60℃

。

   ⑵

、濾板的工作條件：通常情況下，氣沖強度宜小于20L/ （m2·s）；水沖強度宜小于15L/（m2·s）。

   ⑶、濾板必須整體澆筑完成

，并予震搗均勻、壓實，單格濾池表面水平度誤差應小于±5mm。

  A型模板的濾板厚度為200mm,

  B型模板的濾板厚度為180mm

、

  C型模板濾板厚度為120mm，其承載正向強度不小于80kN/m2反向強度不小于80kN/m 2（改變配筋由設計根據承載強度復核重新配置）
